Acanalada · Cal. 22-24-26-28
Lámina acanalada de acero con perfil ondulado, diseñada para cubiertas rectas o curvas y fachadas. Perfil utilizado en vivienda o construcciones con baja necesidad estructural.
| Característica | Valor |
|---|---|
| Calibres | 22 · 24 · 26 · 28 |
| Acabados | Pintro · Galvanizado · Zintroalum |
| Perfil | Ondulado |

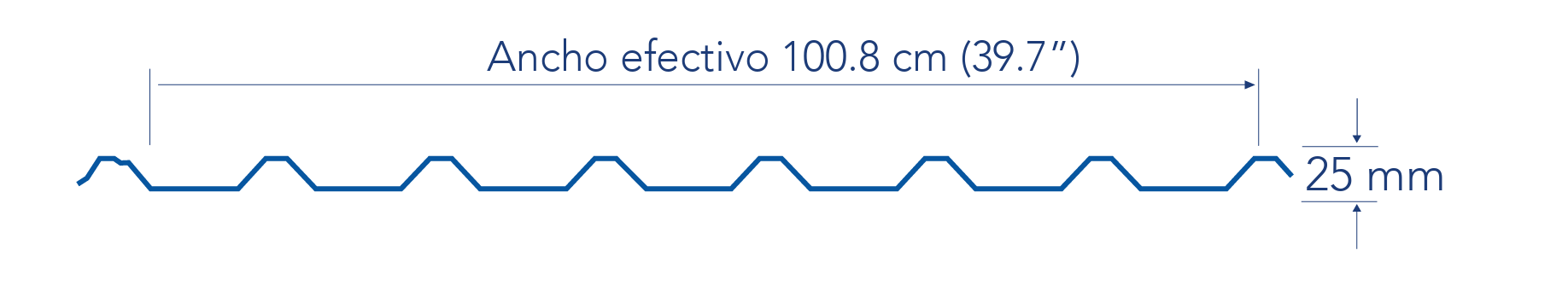

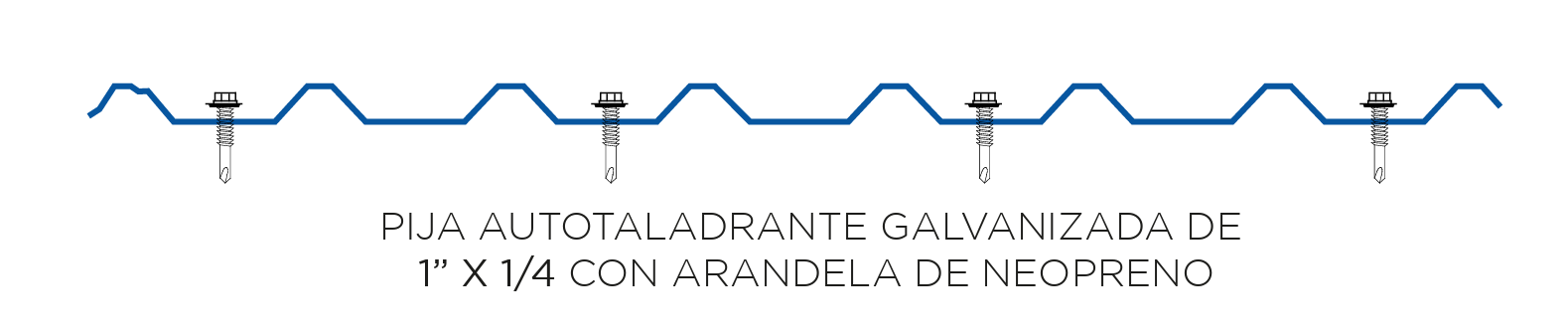

Lámina de acero acanalada con perfil trapezoidal, diseñada para cubierta de fijación expuesta. Ideal para muros, cubiertas y faldones de naves industriales, bodegas y construcción en general. La Lámina BP-72 ofrece una excelente relación entre economía, capacidad estructural y capacidad de desagüe.
Elige el recubrimiento según el nivel de exposición y el acabado estético que necesite tu proyecto.
| Calibre | Pulgadas (mm) | kg/ml | kg/m² |
|---|---|---|---|
| 20* | 0.03559 (0.9119) | 9.07 | 9.00 |
| 22 | 0.0299 (0.7595) | 7.61 | 7.52 |
| 24 | 0.0209 (0.5309) | 5.42 | 5.37 |
| 26 | 0.0179 (0.4547) | 4.69 | 4.64 |
| 28 | 0.0149 (0.3785) | 3.96 | 3.92 |
| 30* | 0.0120 (0.3048) | 3.25 | 3.22 |
*Sólo se fabrica bajo consulta técnica.
Carga admisible en kg/m² según condición de apoyo, calibre y separación entre apoyos (m). Acero SS33, Fy mínimo 33 ksi (2 320 kg/cm²).
| Condición de apoyo | Calibre | Sep. Máx.* (m) |
Carga viva | Succión de viento | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.00 | 1.20 | 1.40 | 1.60 | 1.80 | 2.00 | 2.20 | 1.00 | 1.20 | 1.40 | 1.60 | 1.80 | 2.00 | 2.20 | |||
| Apoyo simple | 26 | 1.15 | 300 | 182 | 113 | – | – | – | – | 300 | 237 | 174 | 133 | – | – | – |
| 24 | 1.35 | 300 | 214 | 133 | 87 | – | – | – | 300 | 282 | 207 | 158 | 125 | – | – | |
| 22 | 1.90 | 300 | 300 | 191 | 125 | 86 | – | – | 300 | 300 | 300 | 239 | 189 | 153 | – | |
| Apoyo doble | 26 | 1.45 | 300 | 232 | 169 | 128 | – | – | – | 300 | 266 | 195 | 150 | – | – | – |
| 24 | 1.70 | 300 | 276 | 201 | 153 | 120 | – | – | 300 | 300 | 232 | 178 | 141 | – | – | |
| 22 | 2.20 | 300 | 300 | 300 | 231 | 181 | 145 | 116 | 300 | 300 | 300 | 260 | 206 | 167 | 138 | |
| Triple | 26 | 1.45 | 300 | 291 | 212 | 144 | – | – | – | 300 | 300 | 244 | 187 | – | – | – |
| 24 | 1.70 | 300 | 300 | 253 | 169 | 117 | – | – | 300 | 300 | 291 | 222 | 176 | – | – | |
| 22 | 2.20 | 300 | 300 | 300 | 243 | 168 | 121 | 89 | 300 | 300 | 300 | 325 | 257 | 208 | 172 | |
| Cuatro o más | 26 | 1.45 | 300 | 271 | 198 | 150 | – | – | – | 300 | 300 | 228 | 175 | – | – | – |
| 24 | 1.70 | 300 | 300 | 235 | 179 | 125 | – | – | 300 | 300 | 272 | 208 | 164 | – | – | |
| 22 | 2.20 | 300 | 300 | 300 | 258 | 179 | 129 | 95 | 300 | 300 | 300 | 300 | 240 | 195 | 161 | |
* Separación entre apoyos máxima recomendada para una carga de 100 kg al centro del claro.
Las cargas de succión de viento NO están incrementadas en un 33% por ser carga accidental (consultar el código de construcción local).
Los valores de carga viva y de succión de viento fueron limitados a 300 kg/m². Los valores sombreados han sido limitados por una deflexión máxima de L/240.
Las propiedades y capacidad de carga fueron calculadas para un acero SS33, Fy mínimo de 33 ksi (Fy = 2 320 kg/cm²). Las propiedades de la sección se calcularon conforme a la especificación norteamericana para el diseño de miembros de acero estructural rolados en frío, edición 2001, publicada por el A.I.S.I. y aprobada en México por la Canacero.
Los proyectos deben ser calculados y supervisados por un ingeniero civil responsable del mismo para satisfacer los códigos, normas y procedimientos que sean aplicables.
